大船渡テレビ・FM中継局
送信所訪問
— ゆっきー@縦笛 (@yu_tatebue) July 3, 2025
大船渡テレビ・FM中継局
岩手県大船渡市猪川町字今出 今出山
出力
デジタルテレビ
NHK・民放共に10W
FM
NHK-FM・FM岩手 共に10W
岩手県大船渡市の今出山にある、テレビとFMの中継局です。
大船渡市のFMねまらいん87.5MHz 20W(3枚目)も送信されていました。(6/30で閉局)#送信所訪問 pic.twitter.com/YfNnFNdncE
岩手県大船渡市猪川町字今出 今出山にあるテレビとFMの中継局です。
山頂までは車で行けますが、かなり道が荒れているのでジムニーみたいな車じゃないと、それなりの覚悟が必要かと思われます。
筆者は山頂まで歩く覚悟でしたが、歩いている途中で優しい方に車に乗せていただき、山頂まで行きました....。
山頂への分岐点はこちら
まずはテレビの中継局から。
アンテナは1段4面。詳しい構成は不明です。
別角度から
どうやらTTL中継局も兼ねているようです。
筆者の予想だと奥を向いているプレートパラボラは釜石テレビ中継局向き
左を向いているプレートパラボラは陸前高田テレビ・FM中継局向きだと予想します。
（規模的に釜石→陸前高田かと....）
局舎
少し離れた場所から
続いてFMラジオ中継局
こちらからはFM岩手が送信されています。
局舎全体を撮り忘れてしまいましたが、だいぶ局舎が痛んでいます....。
FM岩手のアンテナはダイポールアンテナ1段です。
鉄塔中段
なにやら沢山付いています。
ん？コミュニティーFM局でよく使われてるU字型ダイポールが2段....
実はここから2025年6月30日で閉局した、大船渡市のコミュニティーFM局「FMねまらいん」も送信されていました。
受信アンテナ
八木5素子2段で釜石FM中継局（旧釜石アナログテレビ中継局）受けと予想します。
銘板
続いてNHK-FMの中継局です。
送信アンテナはダイポールアンテナ1段
局舎は木に埋もれて良く見えませんでした。
恐らくNHK-FMの受信点です。
見た感じ、アナログテレビ時代のを流用した感じがします。
別角度から
受信アンテナ
アンテナ部を撮り忘れてしまったのでトリミングで....
恐らく左側の下2段の八木５素子で釜石FM中継局（旧釜石アナログテレビ中継局）受けと思われます。
一番上の八木アンテナは....若干向きが違う気もするので、どこかをモニターしているのかもしれません。
そして手前の垂直の3素子八木アンテナは陸前高田をモニターしていると予想します。

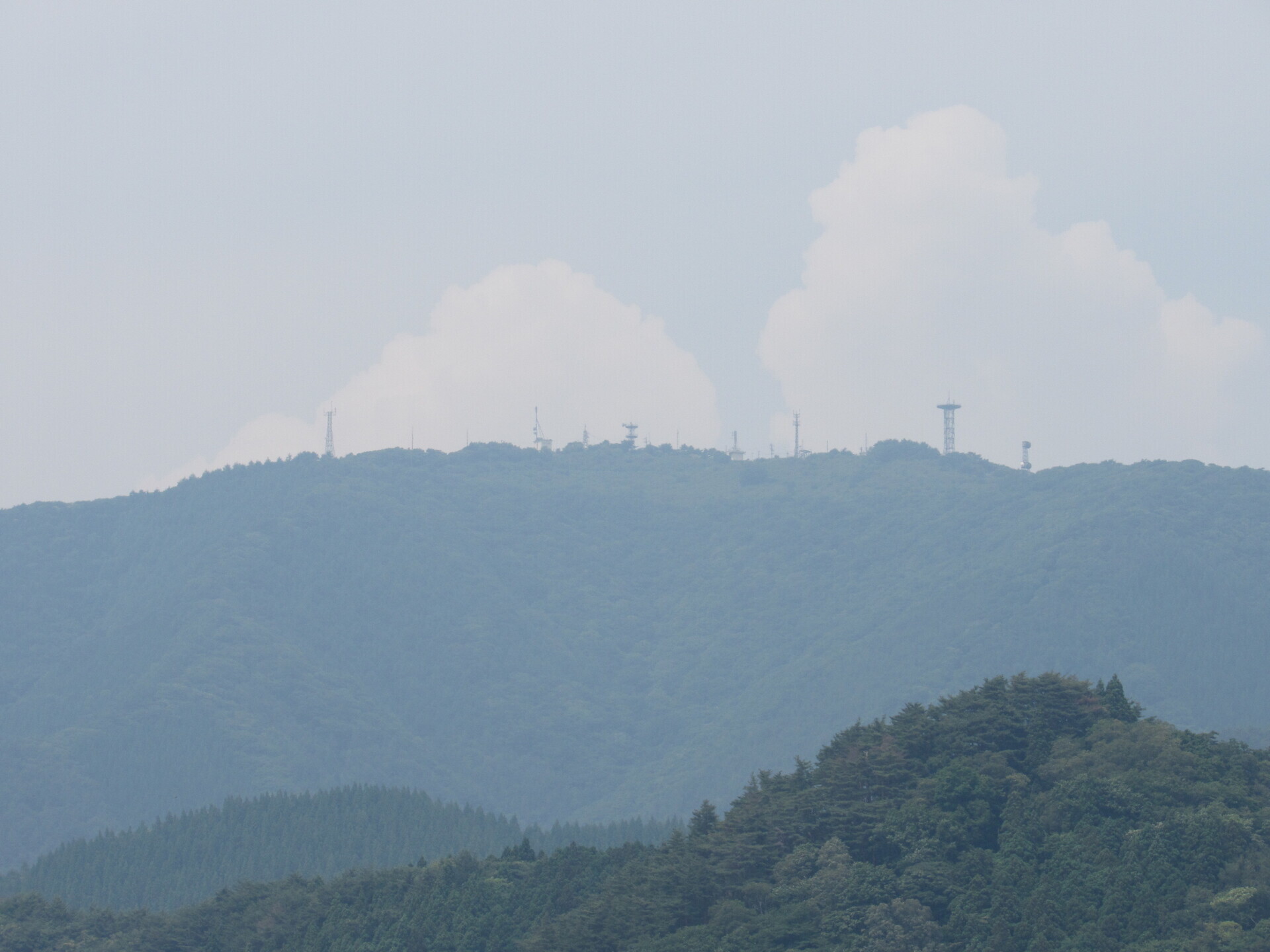

麓から送信所のある今出山を撮影してみました。
送信所のある今出山からの景色
最後に....

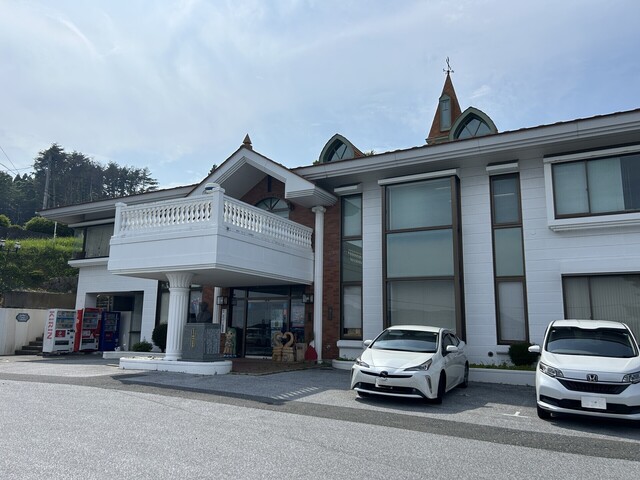

FMねまらいん の本社があった東海新報社を撮影してきました。
